HERZ Termopohon pro 2 bodovou/pulzní regulaci, M 28x1,5, 24 V, 115 N, bez proudu zavřeno 1771112

Detailní informace HERZ Termopohon pro 2 bodovou/pulzní regulaci, M 28x1,5, 24 V, 115 N, bez proudu zavřeno 1771112

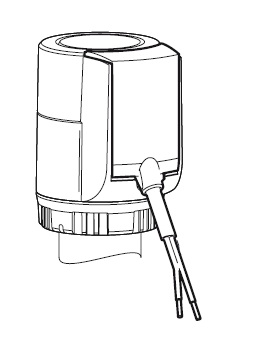

HERZ Termoelektrický pohon M 28 x 1,5, 24 V, AC / DC
- rozpínací kontakt (NC), uzavírací silou 115 N, napájení 24 V ~, připojovací závity M 28 x 1,5, max. zdvih 4,5 mm

NUTNÉ PŘÍSLUŠENSTVÍ
- HERZ Přepínací kontakt 230 V, pro pohony bez proudu uzavřeno 1 7711 24

APLIKACE
HERZ Termické pohony jsou elektrotermické ovládací jednotky pro 2-bodovou regulaci v systémech vytápění a chlazení,instalace s termostatem.
Jsou vhodné zejména pro zónu kontroly a pro podlahové vytápění.
HERZ Termické pohony je možné použít se všemi ventily HERZ s M 28 x 1,5 (7710) nebo M 30 x 1,5 (7711), vybavené pro termostatický provoz.

Hodnocení pomocným spínačem při použití na stejnosměrný proud: 4 ... 30 V, 1 ... 100 mA, 1, 48 V =.
Obvody pro pomocných kontaktů a pohon musí pocházet ze stejné fáze.

Je zakázáno používat 400 V ~ na 4 x 0,5 mm 2 kabel.

Různé okruhy, jako jsou nízké a velmi nízké napětí, by neměli být provozovány na tento kabel.

Pomocný kontakt příslušenství pro NC (normálně zavřeno) provoz:
- po odpojení pohonu se otevře, vnitřní kontakty blízko. Pokud vypínacími kontakty je potřeba, příslušenství (obvykle
otevřít pomocné kontakty) mohou být použity. Tyto kontakty otevřete, kdy je pohon se otevře.
FUNKCE
- Termickým pohonem je ovládán externím kontaktem, např. z pokojového termostatu, a dojde k otevření nebo zavření ventil.
- Ovládací pohyb je dosaženo pomocí elektricky vyhřívané rozpínacího prvku
- Při topení je proud vypnut, vypne pohon nebo otevře ventil.
- HERZ ovládací jednotka je bezúdržbový a pracuje tiše.
