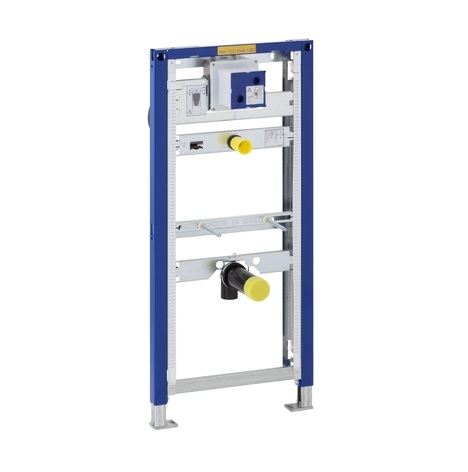

Duofix Geberit pro pisoár universál, stavební výška 112-130 cm 111.616.00.1

Detailní informace Duofix Geberit pro pisoár universál, stavební výška 112-130 cm 111.616.00.1

Montážní prvek Duofix pro pisoár Universal

Účel použití :
- Pro zabudování do systémové stěny Duofix na celou výšku místnosti
- Pro zabudování do lehké příčky na celou výšku místnosti
- Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
- Pro zabudování mokrým procesem do zděné předstěnové instalace
- Pro montáž pisoáru
- Pro tloušťku podlahy 0 - 20 cm
- Pro HyTronic ovládání splachování pisoárů IR nebo HyTouch ovládání splachování pisoárů pneumatické s krycí deskou o velikosti 13 x 13 cm

Vlastnosti :
- Montážní rám s otvory 9 mm pro upevnění do dřevěných konstrukcí
- Pozinkované podpěry, nastavitelné 0 - 20 cm, s označením rastru
- Samonosný prvek
- Rám s C-profilem 4/4 cm
- Povrch rámu upravený práškovou barvou, barva Geberit modrá
- Při montáži na podlahu podpěry o dalších 5 cm zasunutelné
- Patní desky otočné, pro montáž do profilů UW50 a UW75
- Výška prvku od 112 cm do 130 cm, v závislosti na druhu keramiky pisoáru
- Přívod vody 1/2", vhodný pro MeplaFix
- Přívod vody pro montáž bez nářadí
- Přívod vody s radiálním těsněním
- Uzavírací a regulační ventil předmontovaný
- Propojovací trubka k propláchnutí potrubí
- Svorky pro připojení elektřiny k dispozici
- Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
- Kryt pro hrubou montáž s možností zkrácení
- F lexibilní připojení přívodu
- Př ívod 32 mm výškově nastavitelný
- Upevnění pisoáru pomocí závitové tyče M8, nastavitelná výška a vzdálenost
- Up evnění odpadního kolena výškově nastavitelné a zvukově izolované
- Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí
- Přídavné připevnění keramiky je možné pomocí příslušenství
- Možná přestavba pro pisoáry s ostřikovací hlavicí a příslušenstvím

Technické informace :
- Průtok při 0.1 Mpa 0.3 l/s
- Zkušební tlak vody 1.6 Mpa
- Zkušební tlak vzduchu / inertního plynu 0.3 Mpa
- Vlhkost vzduchu < 100 % relat.
- Provozní tlak 0.1 - 0.8 Mpa
- Provozní teplota vody max. 30 °C


Rozsah dodávky :
- Krabice pod omítku, uzavírací a regulační ventil, propojovací trubka a svorky pro připojení elektřiny
- Kr yt pro hrubou montáž s víkem
- Pří vod vody R 1/2"
- Připojovací trubka mezi přívodem 32 mm a pisoárem, včetně těsnění k pisoáru
- Odsávací zápachová uzávěrka 50 mm, včetně těsnění k pisoáru
- Redukované odpadní koleno PE-HD 63/57 mm na 50/44 mm, včetně těsnění pro zápachovou uzávěrku
- 2 závitové tyče M8 pro upevnění pisoáru
- Upevňovací materiál
